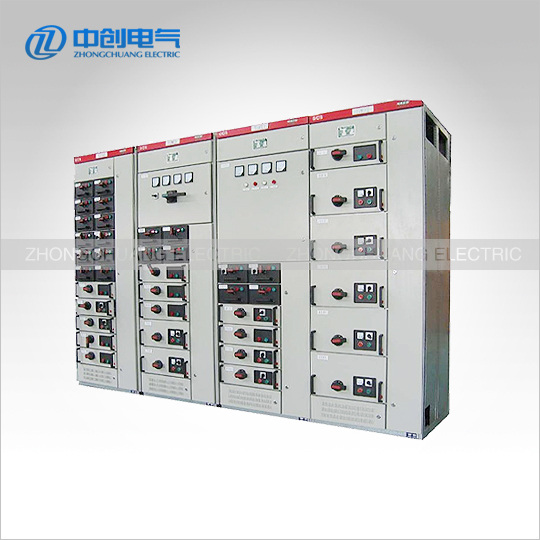

MNS低压开关柜

一 用 途
MNS低压抽出式开关柜 以下简称开关柜  用于电站  石油化工  冶金轧钢  轻纺等工业企业中 作为三相交流50~60Hz 电压380V及以下电力系统的配电和电动机集中控制之用

本开关柜符合GB7251.1 低压成套开关设备和控制设备 第一部分 及JB T9961
低压抽出式成套开关设备 等国家专业标准 并符合IEC439-l等国际专业标准

二 型 号 说 明

附进氧气必一Bsports运动溫度因素因素不如果低于+40 且24h  内分別必一Bsports运动溫度因素因素不如果低于+35 不降到-5氧气干净相气温在很高必一Bsports运动溫度因素因素+40 时不低于50 在较低必一Bsports运动溫度因素因素时合法有较高的相气温 如+20 时为90海拨间距间距不低于2000m 废弃物游戏等级3  ，触点开关柜适于于一下必一Bsports运动溫度因素因素运输车和贮存 -25 ~+55 在短期限间内 不低于24h 不低于+70

若上述使用条件不能满足时 应由用户和制造厂协商解决
四 分类管理方法及主要技艺公式

按用途分为

受电柜 联络柜 馈电柜 电动机控制柜 无功功率补偿柜 照明配电柜 计量柜 转接柜
主要技术指标

电机额定功率绝缘性相电压	互动660V
载荷系数运转的电压	交流学习380V
动力系统心中 PC
母线最大化额定的电流量	3200A
母线短时间耐受性电流值 1几秒钟有效果值	60kA
母线最高值承受电压	132kA
直流电行为操纵心中 MCC
垂直于母线非常大特殊功率	1000A
立式母线暂时性耐受性电流值 1s能够值	30kA
重直母线阀值耐受性直流电压	63kA
壳子防护系统平衡等级	IP30  IP40

五 柜子架构及各类

一 结 构

开关柜柜架选用带模数孔的C 型型材 用自攻螺钉和高强度螺栓组合而成 柜体装配精度高  结构件的标准化 通用化程度高

开关柜分设备安装室 电缆室和母排室三个区域 相互隔离 可靠地防止事故扩大 便于安装和维修

柜体外形尺寸见下表


二 分类
柜体结构型式的分类可分为抽屉式结构及固定式结构两种型式
动力中心 PC
选用CW1抽屉式空气断路器作主开关 断路器本体的面板上带明显的合闸 试验和分断位置 开关本体可通过导轨抽出或推入便于更换与检修 见图2
电动机控制中心 MCC
对额定电流为 400A 以下的电动机回路或照明馈电回路 制造成抽屉式结构 每一功能单元为一抽屉单元

本打开柜的抽斗为五种 其极度分为为24E 16E 8E 8E/2 1E=25mm

每柜最多可安装8E抽屉9个 8E 16E和24E抽屉后板装有主电路 三相或四相 进线及出线插座各一副 额定电流400A 并且装有控制电路联接插座一副 共16对触头 额定电流10A 主电路与控制电路插座随着抽屉的进出能自动接通与断开主回路与控制回路电源
8E 16E和24E抽屉前部均有一扇可拆下的小门 作仪表板用  当某一单元回路发生故障时 可立即换以备用抽屉  达到迅速恢复供电  故具有较好的供电可靠性由于采用抽屉式


七 母线
主母线 水平母线  均用高强度绝缘母线夹固定在柜体上部 见图7
分支母线 垂直母线  由上到下垂直敷设 位于柜的左后侧  引出一次电缆出线架位于柜的右后侧 引出的二次电缆线引到柜后右侧的接线端子上 对屏前正视而言
抽屉主回路进出插座与分支母线装有阻燃绝缘罩

八 维护电路板体统

十 类产品的成套电气性

开关柜附有装箱单 产品合格证 产品使用说明书 及必要的图纸 随机附件有门钥匙以及根据配套清单所提供的备品备件等

十一 定货需知
用户应提供下列资料
A) 主电路方案单线系统图
B )原理图
C )每柜所装电器设备的详细规格及数量 并填写订货规范书
D )开关柜的排列及组合图平面布置图


如有特殊要求须先向本厂说明  ，从便尽量满足用户要求 。
本厂可代为客户设计一、二次系统方案 。
