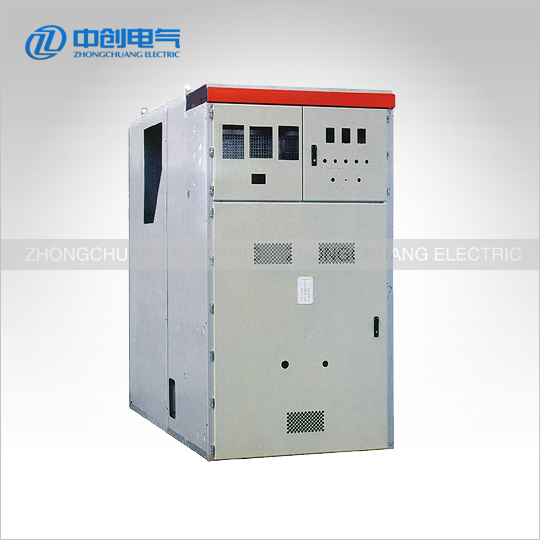

GKG矿用高压柜

GKG-1高压真空开关柜技术规范

1. 概述
GKG-1矿用一般型高压真空开关柜,是在我公司自行设计生产的的中置手车式高压真空开关柜 。适用于煤矿井下井底车场和主要进风巷道机电峒室及其它湿度较大场所之高压供电系统中作为接受和分配电能之用, 适于直接或间接启动井下主排水泵电动机 。亦可用于电力、化工、冶金及其他工业企业、楼宇等供、配电场所 。
断路器采用高性能的VS1(ZN63)高压真开关具有无油、无火灾、无爆炸危险  ，分断速度快  ，寿命长  ，体积小  ，重量轻等优点  ，设有五防装置及电气闭锁装置  ，使用安全可靠 。
开柜采用智能微机综合保护器 。其继电保护采用先进的以16位单片机为核心的综合数字继电器  ，满足电力系统及各类用电设备对继电保护的全部要求；并可配备DCS后台监控  ，具有四遥功能（遥控、遥信、遥测、遥调（待选））  ，实现电力系统自动控制、集中调度 。开关柜亦可采用传统继电保护器 。
2. 使用条件
l 必一Bsports运动温度上限+40℃  ，下限-25℃；
l 海拔高度不超过1000米；
l 湿度：相对湿度：日平均值不大于95%；月平均不大于90%；
l 水蒸气压：日平均值不大于2.2×10MPa;月平均值不大于1.8×10MPa;
l 周围空气不受腐蚀性或可燃气体、水蒸气等明显污染；
l 无经常性的剧烈震动
3. 特殊使用条件
当开关柜安装在海拔高度大于2000m地区时  ，则订货时必须与制造厂协商采用必要的加强绝缘措施 。
必一Bsports运动最高温度超过+40℃时  ，开关柜的额定载流能力将按一定系数降低  ，在订货时必须得到制造厂的确认 。
当开关柜运行在高湿度或温度变化较大的气候必一Bsports运动中  ，必须采用特殊的防凝露措施 。
其它特殊要求  ，请在订货时和制造厂协商 。
4. 开关柜技术参数

**电流互感器的短路容量应单独考虑 。
5. 柜体结构说明
开关柜由固定的柜体和可抽出部件（即手车）两大部分组成 。柜体的外壳采用敷铝锌钢板组装而成 。开关柜的外壳防护等级为IP54,断路器室门打开时防护等级为IP21 。开关柜具有架空进出线  ，电缆进出线及左右联络的功能  ，可以根据用途将各方案的开关柜排列组合完成设计所需的装置功能 。开关柜顶部具有泻压装置 。
5.1柜体
开关柜的柜体外壳采用敷铝锌钢板经CNC机床加工和采用多重折弯工艺之后栓接而成  ，因此装配好的开关柜能保持尺寸上的统一性  ，敷铝锌钢板具有很强的防腐蚀与抗氧化作用  ，并具有比同等钢板高的机械强度 。开关柜被隔板分成手车室、BC开关式、电缆室、继电器仪表室  ，每一个单元的外壳均有独立的接地 。开关柜的门采用静电喷塑  ，使其表面具有抗撞击、耐腐蚀、外观美观（颜色可由用户自定）等优点 。
5.2防止误操作联锁装置
开关柜内装有安全可靠的联锁装置  ，安全满足“五防”的要求 。
 a 仪表室门上可装设带钥匙的开关  ，以防止误合、误分断路器 。
 b 断路器手车在试验或工作位置上时  ，断路器才能合分  ，而且在断路器合闸之后  ，断路器无法移动  ，防止了带负荷误拉误合隔离触头 。
c 柜体下门需用特殊的内五角钥匙才能打开  ，这就防止了误入带电间隔和实现紧急解锁 。
d 断路器手车确实在试验或工作位置  ，而没有控制电压时  ，仅能手动分闸 。
e 手车在工作位置  ，二次插头被锁定不能拔除 。

 定货须知

定货须注明产品名称、型号、数量、设备规格  ，如有特殊要求须先向本厂说明  ，从便尽量满足用户要求 。
本厂可代为客户设计一、二次系统方案 。
