GQF（ZTF）系列牵引整流设备说明书

一、用途与特点
GQF系列架线式电机车整流柜  ，适用于工矿企业电机车作直流电牵引电源之用 。
本装置整流功率器件采用二极管整流元件  ，具有效率 高、寿命长、使用维护方便等特点  ，直流牵引电源微机控制器采用LCD 显示  ，可实现矿山生产自动化 。

二、使用条件
2.1海拔不超过 2000m
2.2周围必一Bsports运动温度不高于+40℃  ，不低于-25℃ 。
2.3周围空气最大相对湿度不超过 90% (+25℃) 。
2.4运行地点无导电爆炸尘埃、无腐蚀金属和破坏绝缘的气体或蒸气 。
2.5无剧烈振动和冲击  ，并且设备安装后的垂直倾斜不超过50的场所 。
2.6温度变化速率不超过 5℃/H,相对湿度变化速率不超过5%/h 。
2.7无粉尘及瓦斯爆炸气体  ，无滴水和粉尘侵入、通风良好的井下专业峒室
2.8产品工作制: 间断工作制 。
2.9严禁带电开门 。

三、技术参数
1.输入工作电压：AC380V/660V
2.频率：50HZ
3.输出额定电压：DC£££V
4.输出额定电流：DC£££A

四、外形及结构

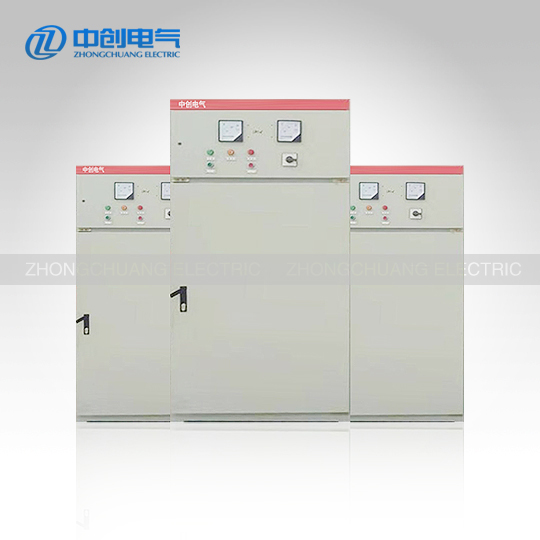

本设备为立柜式(仿GGD 结构)  ，其柜体结构全部用高强度薄钢板弯制焊接而成 。具有结构牢固、美观大方等优点 。柜体前后均设有可拆卸的双开门  ，便于设备内部维护 。元器件均安装于柜内  ，柜内自上而下为自动开关、交流接触器、三相整流桥功率组件  ，整流变压器安装在柜体底部 。为便于操作人员日常的观察与操作  ，微机控制器安装在柜前上方仪表门上  ，LED 显示电流、电压参数  ，自动、手动运行等指示  ， 在运行中可随时观察设备运行情况 。柜顶设有吊环  ，为设备安装起吊之用 。因直流母线一般均从柜体底部引出  ，故柜体安装时要求柜体下面设电缆沟或设置垫台 。（如有其它需求订货时注明）

五、工作原理
三相交流电源经自动开关QF  ，交流接触器 KM 接入整流变压器 ZB 原边 。原边 Y /△型按法  ，次边△型按法  ，次边三相线电压为直流额定输出电压的 0.74 倍 。（直流输出电压=1.35 倍交流线电压）  ，快速溶断器 FU2 、FU3、FU4 串接在变压器与全波整流桥的交流输入端  ，整流桥由整流二极管 VD1~VD6 共 6 只组成  ，整流后直流电经快速熔断 FU1 输出“+”极性电压  ，经负载（电机车）由电源“-”端经分流器 FL 按入三相整流桥的下端 。压敏吸收板 VB 接入三相整流桥的交流输入和直流输出端  ，保护整流二级管不被过电压击穿  ，保护设备正常运行 。
当输入电压为660V时：原边 Y型按法  ，次边△型按法 。交流接触器输出线L21接A2  ，L22接B2  ，L23接C2  ，A0与B0 C0短接 。控制变压器KB输入接0  2 。(出厂默认接法)
当输入电压为660+5%V时：原边 Y型按法  ，次边△型按法 。交流接触器输出线L21接A1  ，L22接B1  ，L23接C1  ，A0与B0 C0短接 。控制变压器KB输入接0  2 。
当输入电压为660-5%V时：原边 Y型按法  ，次边△型按法 。交流接触器输出线L21接A3  ，L22接B3  ，L23接C3  ，A0与B0 C0短接 。控制变压器KB输入接0  2 。
当输入电压为380V时：原边△型按法  ，次边△型按法 。交流接触器输出线L21接A2 B0  ，L22接B2  C0  ，L23接C2  A0 。控制变压器KB输入接0  1 。
当输入电压为380+5%V时：原边△型按法  ，次边△型按法 。交流接触器输出线L21接A1 B0  ，L22接B1  C0  ，L23接C1  A0 。控制变压器KB输入接0  1 。
当输入电压为380-5%V时：原边△型按法  ，次边△型按法 。交流接触器输出线L21接A3 B0  ，L22接B3  C0  ，L23接C3  A0 。控制变压器KB输入接0  1 。
该装置的运行受直流牵引电源微机控制器的控制  ，微机控制器端口 5.6 控制交流接触器的吸合与断开  ，达到运行或停止的目的  ，微机端口 15.13 为分流器 0~75mV 电流信号的采样输入  ，显示设备运行中的实际电流和过流保护  ，过流动 着值出厂设定为额定电流的 1.2 倍  ，微机端口 16.15 为直流输出电压取样 。显示电压输出实际值 。HGDQ-I 直流牵引电源微机控制器端口功能 。（见表一）
1、表一   接线端头功能表

2、技术参数:
工作电压:  交流 AC 380V
电流检测电压：直流DC 0~75mv
检测电压: 直流 DC 0~750v
自动恢复时间: 自动状态下每 180S (3 分钟) 重启  ，出厂设定一般为 180S  ，亦可 60S、120S
继电器触头容量: 最大允许电流: 交流 380V:20A  ，220V:30A


六、操作程序
1、手动运行：
将手动、自动开关拨在手动位置  ，按绿色启动按钮  ，设备运行 。微机面板上 LED 运行  ，手动指示灯亮  ，按红色按钮  ， 设备停止运行  ，停止指示灯亮 。运行中如有过流故障发生  ， 设备停止运行 。并发出蜂鸣报警且报警指示灯亮  ，按红色停止按钮报警解除 。
2、自动运行（无人值守方式）
将手动自动开关拔至自动 。按绿色按钮  ，设备运行  ，微机面板上 LED 运行、自动指示灯亮  ，按红色按钮设备停止运行 。当过流故障发生时  ，自动停机  ，并声光报警  ，三分钟
（180 S）自行启动运行  ，如故障依旧设备将停止运行  ，如故障再次发生  ，应立即请专业电工检查设备和与之相关的其它架空电缆电机车等关联设备 。按红停止按纽  ，运行停止  ，报警时按红色按钮  ，声光报警解除 。


七、安装与维护

本设备参照“电力设备安装规程”进行安装 。注意可靠 接地且接地电阻应符合国家安全标准要求 。
7.1本装置安装场所应符合使用条件中的要求 。柜与附近建 筑物(如墙壁)要留有适当的距离  ，便于操作  ，检查和维护 。
7.2安装起吊设备时要防止颠倒和剧烈震动 。安装好后  ，应 全面检查柜内各部件元器件及部件(包括镙钉) 在运输过程中是否因震动碰撞产生松动、脱落、损坏、受潮等现象  ，并作好处理 。
7.3本装置在出厂前已经检测和调试  ，但在投入正式运行前还必须进行空载或轻载试验  ，以验证设备是否完好正常 。
7.4设备在正常运行中  ，须定期进行检修  ，一般应每季度停机全面检修一次 。以便清除柜内土污垢  ，检查各元件是否正常完好 。检查及维修必须由专业人员进行 。检修时必须断开输入电源  ，严禁带电检修 。
7.5由于硅整流元件过载能力较低  ，不允许超过额定值过载使用 。
7.6当某一元器件损坏后  ，须换上与其相同规格型号的元器件 。

八、产品的运输及保管
8.1产品的运输
产品的运输应使机身处在正常的水平位置  ，附带的零、配件  ， 出厂技术文件等  ，将与整机一起发运 。运到后应立即检查  ， 并检查包装箱是否破损  ，附件是否齐全  ，如有短缺应及时致电查询 。
8.2产品的保管
产品应储存在能防止水和液体浸入的地方  ，并不得与化学物品放在同一仓库 。

九、质量保证
产品自出厂之日起 1 年以内  ，如发现故障经分析其责任属于制造商制造不良而引起损坏不能工作者  ，由本公司免费进行修理 。

十、产品的成套性
随同产品供应的文件有：装箱单一份；产品合格证一份； 产品使用说明书一份 。

十一、外型尺寸（不含包装）单位 mm
2200高（H）X1000宽（L）800厚（S）

十二、必一Bsports运动保护要求

根据本使用说明书对产品进行运行、维修、保养时  ，将会产生噪声和废旧零部件、废绝缘材料、废橡胶、废胶木、废棉纱等固体废弃物  ，这些因素都将对您及您周围的必一Bsports运动造成一定的影响  ，请您根据国家、行业、地方有关法律、法规加强防护  ，并对固体废弃物进行分类集中存放  ，按国家、行业、地方有关法律、法规进行集中回收再利用或集中处置  ，以避免对必一Bsports运动造成污染 。

尊敬的用户：
感谢您使用我公司生产的矿用一般型牵引整流柜  ，为了让您使用方便  ，我公司为您提供以下服务:
1.从产品出厂日开始  ，整流柜免费保修一年 。
2.整机终身修理服务 。
3.下列情况  ，不属免费服务范围：
A、用户不能正确安装、使用和维护产品 。B、产品被擅自拆卸、更改和维修 。
C、人为故意破坏 。
D、意外因素和不可抵抗力 。
E、超过免费修理期  ，经修复仍可继续使用的 。

定货须知
定货须注明产品名称、型号、数量、设备规格  ，如有特殊要求须先向本厂说明  ，
从而尽量满足用户要求 。
本厂可代为客户设计一、二次系统方案 。
