高频开关电源的工作原理及主要功能

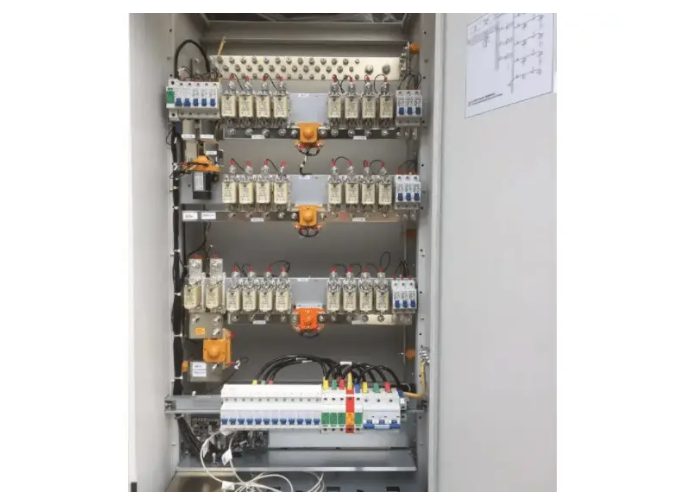

       高频开关电源  ，又称开关整流器SMR  ，是通过MOS或IGBT进行高频工作的电源 。开关频率一般控制在50-100kHz范围内  ，实现高效小型化 。接下来  ，小编将带领您了解高频开关电源的工作原理和主要功能 。交流电源连接到整流模块  ，通过滤波器和三相全波整流器进入直流  ，然后连接到高频逆变器电路  ，将直流转换为高频交流  ，最后通过高频变压器、整流桥和滤波器输出稳定的直流 。高频开关电路主要由整流滤波电路、全桥变换电路、PWM控制电路、稳压、限压电路、稳流、限流电路、保护电路和辅助电源电路组成 。

       通过电源开关对三相电网(或单相)电压进行整流滤波  ，得到的520Vdc(单相为300Vdc)的平滑直流电压供应逆变电路 。逆变电路主要由大功率IGBT模块（或场效应MOSFET模块）组成 。当PWM输出控制信号通过隔离驱动器驱动功率模块时  ，两组对角管交替导通  ，高频变压器初级产生高频脉冲电压  ，次级电压通过高频变压器整流向负载提供能量 。输出端连接稳压、限流、稳流、限压等反馈电路 。当处于稳压状态时  ，稳压和限流电路起作用 。当输出电压升高或降低时  ，采样电压通过稳压电路内部电压比较器与基准电压进行比较  ，将误差信号电压加入PWM控制电路  ，使PWM输出脉宽相应变化  ，稳定输出电压 。如果负载电流过高  ，限流电路工作  ，使输出电流限制在限流设定值内 。

       同样  ，在稳流状态下  ，稳流电路使输出电流稳定在设定值内  ，当过压时  ，限压电路使输出电压钳位于限压值限压值内 。当异常情况（如输入过压或欠压、过流或过热等）产生保护信号并添加到保护控制电路时  ，保护电路向PWM电路输出电压  ，使PWM电路停止输出  ，达到保护目的 。

最主要的系统：

（1）按照MODEM和电话号网与监管机构网络通讯网络  ，从网络通讯网络口识别中频旋钮电原新信息；

（2）检测功能模块的转换交流电和工作工作电压电流工作电压工作电压电流工作电压电流工作电压、直流变压器母线交流电和工作工作电压电流工作电压工作电压电流工作电压电流工作电压、供电的转换交流电和工作工作电压电流工作电压工作电压电流工作电压电流工作电压、电池箱的充蓄电池充电交流电和工作工作电压电流工作电压工作电压电流工作电压电流工作电压；

（3）有效操作外接交流电源的输入感应电流和稳流   ，有效操作外接交流电源的开关按钮机等；

（4）抑制中频旋转开关电源电路模块  ，推动蓄电芯滚动能充电的自功转变；

（5）调整硅链的主动或手工裁割  ，衡量母线的稳压精准度  ，衡量微机和结晶体管的靠得住性  ，处理保护性误动；

（6）设定充点限流值和总打出交流电稳流值；

（7）通过本土和远程管理保持方试  ，通过管理员密码不可以或全面禁止的方试实操  ，以增强系统性的运动可信性 。
